基于軟件無線電的三合一導航信號源
1 VI-GNSS硬件組成

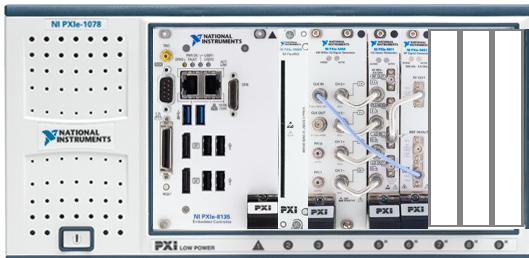

VI-GNSS的參考實物圖如下圖所示：
VI-GNSS導航信號仿真器是由嵌入式控制器、矢量信號發生器、導航信號處理模塊和一個機箱組成，使用時需要外接一個60dB的衰減器。
2 VI-GNSS軟件介紹
北斗導航系統：用于仿真中國的北斗衛星定位系統
GPS導航系統：用于仿真美國的GPS衛星定位系統
GLONASS導航系統：用于仿真俄羅斯的GLONASS衛星定位系統
VI-GNSS導航信號仿真器主界面如下圖所示，

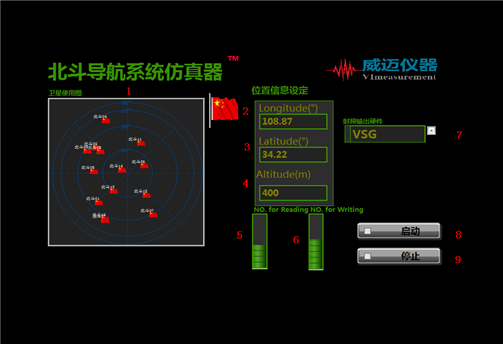

北斗導航系統模式下，VI-GNSS系統的面板如下圖所示：
圖3-2 北斗導航系統面板

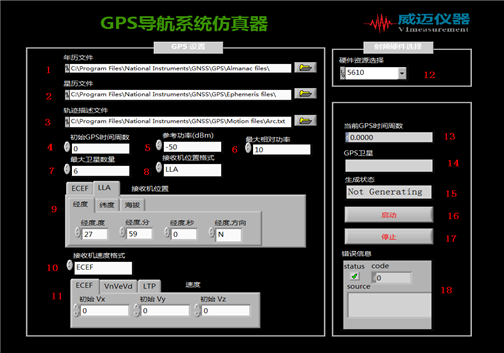

GPS導航系統模式下，VI-GNSS系統的面板如下圖所示：

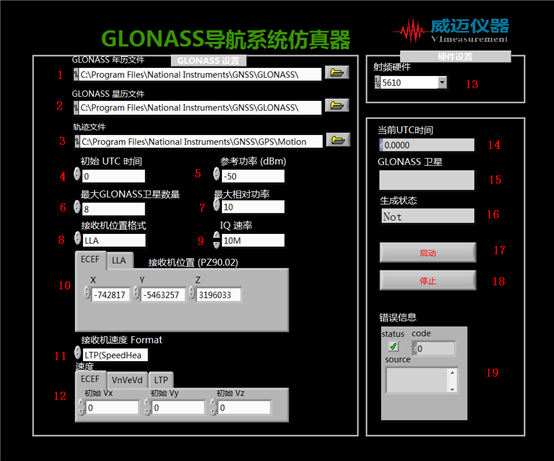

GLONASS導航系統模式下，VI-GNSS系統的面板如下圖所示
3 性能參數
• 載波抑制比:-44dBc
• 信號功率:-60dBm~-140dBm(需要60dB外接衰減器)
• 底噪：＜-170dBm/Hz
• 通道間功率可調
• 功率可調精度: 0.1dB
• 功率準確度:±0.75dB (不考慮衰減器)
• DA更新率: ≤40MS/s
• 偽距精度:長時間統計值£0.1mm (理論值: 2*10-6m )
• 偽距變化率精度:£0.001m/s
• 最大支持運動速度：120,000m/s
• 連續輸出仿真時間: 24小時
• 經度指定
• 緯度指定
• 海拔指定
• 時間指定
�。�1）GPS特定參數
• 模擬衛星個數: 12
• 偽距精度:長時間統計值£0.1mm (理論值: 2*10-6m )
• 偽距變化率精度:£0.001m/s
• 通道一致性: 0 ns(只考慮FPGA時鐘抖動)
• 最大支持運動速度：120,000m/s
�。�2）GLONASS特定參數
•頻率偏移: 1602.0MHz
• 模擬衛星個數: 12
• 偽距精度:長時間統計值£0.1mm (理論值: 2*10-6m )
• 偽距變化率精度:£0.001m/s
• 通道一致性: 0 ns(只考慮FPGA時鐘抖動)
• 最大支持運動速度：120,000m/s
�。�3）北斗信號特定參數
•頻率偏移: 1561.098MHz
• 模擬衛星個數: 37(5 GEO +30MEO+5IGSO)
• 偽距精度:長時間統計值£0.1mm (理論值: 2*10-6m )
• 偽距變化率精度:£0.001m/s
• 通道一致性: 0 ns(只考慮FPGA時鐘抖動)
• 最大支持運動速度：120,000m/s
